Proyecciones y transformaciones para ArcGIS

Comparte esta publicación




Conjunto de herramientas creadas por el equipo técnico de la IDESC para la versión 10.1 o superior del software ArcGIS, las cuales sirven para proyectar y transformar un conjunto de features (datos geográficos) de un sistema de coordenadas a otro. Los sistemas de coordenadas contemplados son:


Es importante resaltar que después de realizar numerosas pruebas con los procesos de transformación del sistema de coordenadas cartesianas Magna Sirgas origen Cali, el equipo técnico de la IDESC, recomienda utilizar el sistema "MAGNA_Cali_Valle_del_Cauca_2009", el cual viene incluido por defecto desde el ArcGIS 10.1.



I. Configurar las herramientas.


A continuación se describen los pasos necesarios para configurar las herramientas:

1). Descargar el conjunto de herramientas desde el siguiente enlace: http://idesc.cali.gov.co/download/toolboxes/utilidades.rar

2). Una vez descargado, descomprimir el archivo "utilidades.rar".

3). Abrir el software "ArcCatalog 10.1" y ubicarse en el directorio donde quedó descomprimido el archivo.

4). Copiar la caja de herramientas "Utilidades.tbx" dentro del directorio "Toolboxes/My Toolboxes" (Ver figura 1).

Figura 1. Copiar la caja de herramientas en el directorio "My Toolboxes".

NOTA: Dado que el ArcGIS 10.1 no trae consigo el Sistema de coordenadas cartesianas origen San Antonio "PCS_Cali_San_Antonio_10.1", este se deberá crear.


5). Abrir la herramienta "Define Projection", la cual se encuentra en "Toolboxes/System Toolboxes/Data Management Tools/Projections and Transformations/Define Projection" (Ver figura 2).

Figura 2. Herramienta "Define Projection".

6). Presionar el botón "Coordinate System" (Ver figura 3).

Figura 3. Cuadro de dialogo herramienta "Define Projection".

7). Presionar la pestaña del botón "Add Coordinate System" y seleccionar la opción "Import…" (Ver figura 4).

Figura 4. Ventana propiedades del sistema de referencia "Spatial Reference Properties".

8). Ubicarse en el directorio donde se descomprimió el archivo "utilidades.rar" y seleccionar el archivo "PCS_Cali_San_Antonio_10.1.prj" y presionar el botón "Add" (Ver figura 5).

Figura 5. Cuadro de dialogo para la selección del sistema de coordenadas.

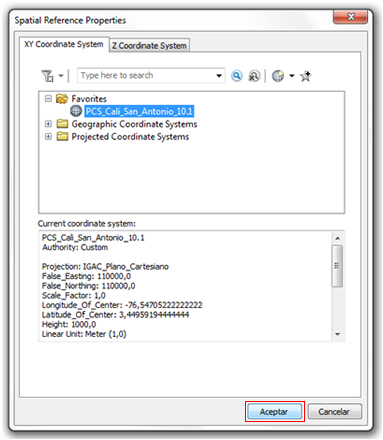

9). A continuación, se retornará a la ventana "Spatial Reference Properties" y allí se deberá presionar el botón "Aceptar" (Ver figura 6).

Figura 6. Ventana propiedades del sistema de referencia "Spatial Reference Properties".

10). Finalmente se retornará a la ventana inicial "Define Projection", en la cual se deberá presionar el botón "Cancel" (Ver figura 7) y con esto ya quedará creado el Sistema de coordenadas cartesianas origen San Antonio, posteriormente ya se podrá utilizar las herramientas de proyecciones y transformaciones.

Figura 7. Cuadro de dialogo definir proyección "Define Projection".



II. Asignar sistema de coordenadas.


NOTA: Previo a la utilización de cualquiera de las herramientas de proyección y transformación, es necesario conocer el sistema de coordenadas al cual se encuentran asociados los datos geográficos que se requieren procesar. Posteriormente se requiere realizar la redefinición de los mismos mediante la herramienta "Asignar Sistema Coordenadas", la cual se encuentra dentro de este conjunto de herramientas. Este procedimiento se debe realizar una sola vez para el conjunto de datos geográficos a procesar.

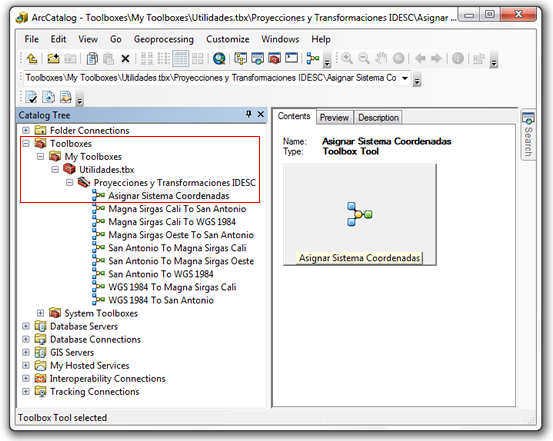

1). Abrir la herramienta "Asignar Sistema Coordenadas", la cual se encuentra en "Toolboxes/My Toolboxes/Utilidades/Proyecciones y Transformaciones IDESC/Asignar Sistema Coordenadas" (Ver figura 8).

Figura 8. Conjunto de Herramientas.

2). Una vez abierta la herramienta "Asignar Sistema Coordenadas", se debe proceder de la siguiente manera:

  a) Presionar el botón del campo "Directorio Entrada" (Ver figura 9), para seleccionar el directorio que contiene los datos geográficos a los cuales se les asignará el sistema de coordenadas.

Figura 9. Herramienta "Asignar Sistema Coordenadas".

  b) Presionar el botón del campo "Sistema Coordenadas" (Ver figura 9), para seleccionar el sistema de coordenadas que se asignará a los datos geográficos. La ubicación de cada uno de los sistemas de coordenadas contemplados por el conjunto de herramientas son los siguientes:
  • Sistema de coordenadas cartesianas origen San Antonio:
    "Favorites/PCS_Cali_San_Antonio_10.1"
  • Sistema de coordenadas cartesianas Magna Sirgas origen Cali:
    "Projected Coordinate Systems/National Grids/South America/Colombia/Magna Cali Valle del Cauca 2009"
  • Sistema de coordenadas cartesianas Magna Sirgas Colombia origen Oeste:
    "Projected Coordinate Systems/National Grids/South America/Colombia/Magna Colombia Oeste"
  • Sistema de coordenadas geográficas WGS 1984:
    "Geographic Coordinate Systems/World/WGS 1984"

  c) Por último presionar el botón "OK" y esperar a que finalice el proceso (Ver figura 9).



III. Utilizar las herramientas de proyección y transformación.


Las proyecciones y transformaciones soportadas por el conjunto de herramientas son:
  • San Antonio a Magna Sirgas Cali
  • San Antonio a Magna Sirgas Oeste
  • San Antonio a WGS 1984
  • Magna Sirgas Cali a San Antonio
  • Magna Sirgas Cali a WGS 1984
  • Magna Sirgas Oeste a San Antonio
  • WGS 1984 a Magna Sirgas Cali
  • WGS 1984 a San Antonio

NOTA: Previo a la utilización de cualquiera de las herramientas de proyección y transformación, es necesario conocer el sistema de coordenadas al cual se encuentran asociados los datos geográficos que se requieren procesar. Posteriormente se requiere realizar la redefinición de los mismos mediante la herramienta "Asignar Sistema Coordenadas", la cual se encuentra dentro de este conjunto de herramientas. Este procedimiento se debe realizar una sola vez para el conjunto de datos geográficos a procesar.

A continuación se explica el procedimiento para utilizar una de las herramientas de proyección y transformación. Cabe anotar que este procedimiento es el mismo para el resto del conjunto de herramientas.

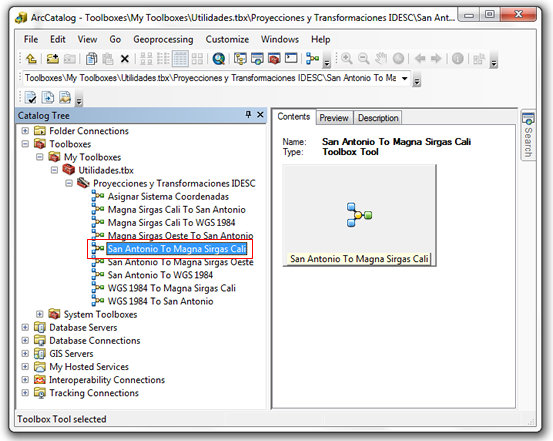

1). Seleccionar desde y hacia cual sistema de coordenadas se requieren proyectar o transformar los datos geográficos (Ver figura 10)

Figura 10. Seleccionar herramienta de proyección o transformación.

2). Una vez abierta la herramienta, se debe proceder de la siguiente manera:

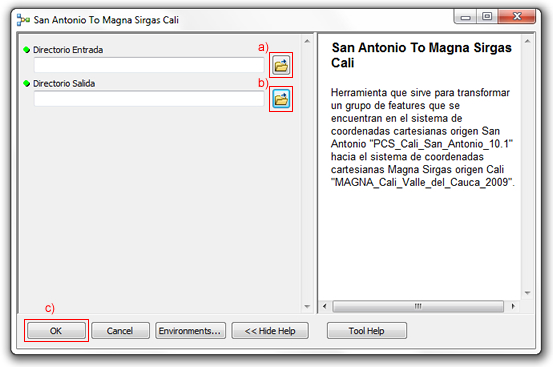

  a) Presionar el botón del campo "Directorio Entrada" (Ver figura 11), con el fin de seleccionar el directorio que contiene los datos geográficos a proyectar o transformar, y los cuales deben estar en el sistema de coordenadas inicial. Para el caso del ejemplo: sistema de coordenadas cartesianas origen San Antonio "PCS_Cali_San_Antonio_10.1".

Figura 11. Herramienta de Transformación "San Antonio To Magna Sirgas".

  b) Presionar el botón del campo "Directorio Salida" (Ver figura 11), con el fin de seleccionar el directorio que contendrá los datos geográficos transformados al sistema de destino. Para el caso del ejemplo: sistema de coordenadas cartesianas Magna Sirgas origen Cali "MAGNA_Cali_Valle_del_Cauca_2009".


  c) Por último presionar el botón "OK" y esperar a que finalice el proceso (Ver figura 11).
